Винты грузовые (цапфы) ГОСТ 8922-69

Грузовые винты предназначены для подъема грузов, поддержания на весу конструкций или агрегатов, а так же для перемещения в пространстве оборудования и станков.

Определение цапф

       По внешним признакам грузовые винты похожи на круглую  дверную ручку-кноб. С одного конца винта шлифованная шляпка за которую можно зацепить трос, веревку или другое погрузочное приспособление. С другого конца резьбовая часть, диаметр которой зависит от весовой категории груза. В центральной части цапф сточенные плоскости для закручивания винта ключом. Вытачивается или штампуется из цельного металла марки 20 или другой стали в зависимости от требований чертежа или ТУ.

      Чаще всего цапфы запрашивают на конечной стадии отгрузки готовой продукции. Изготавливаем винты по ГОСТу 8922-69 методом точения и покрываем необходимым гальваническим покрытием (016 или 026). Имеется возможность изготовления грузовых винтов по Вашим чертежам.

Производим грузовые винты строго по ГОСТ 8922-69.

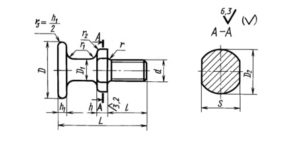

Цапфа
Цапфа

Готовы покрыть кадмием или цинком.

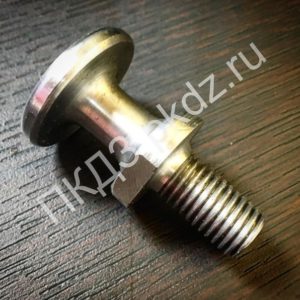

винт грузовой ГОСТ 8922-9
винт грузовой ГОСТ 8922-69

Ходовые размеры:

      • 7095-0021 винт М12х50 ГОСТ 8922-69;
      • 7095-0022 винт М16х65 ГОСТ 8922-69;
      • 7095-0023 винт М20х80 ГОСТ 8922-69;
      • 7095-0024 винт М24х95 ГОСТ 8922-69;
      • 7095-0025 винт М30х110 ГОСТ 8922-69;
      • 7095-0026 винт М36х125 ГОСТ 8922-69;
      • 7095-0027 винт М42х140 ГОСТ 8922-69;
      • 7095-0028 винт М48х160 ГОСТ 8922-69.

Нестандартные винты изготовим по чертежам заказчика.
