Инструментальные пружины прямоугольного сечения проволоки изготовлены по международному стандарту ISO 10243. Изготавливаются инструментальные пружины из качественной пружинной стали 51CrV4, что обеспечивает долговечность работы, а также стабильные пружинные свойства на протяжении многочисленных циклов работы пружины.
Инструментальные пружины работают на сжатие и широко используются в пресс-формах и штампах. Благодаря прямоугольному сечению профиля, пружины сжатия по ISO 10243 обладают большей жесткостью по сравнению с пружинами изготовленными из круглого сечения. Технология изготовления прямоугольных пружин обеспечивает равномерное распределение нагрузки.
![Инструментальные пружины Инструментальные пружины](https://i0.wp.com/pkdz.ru/wp-content/uploads/2013/07/пружины5-298x300.jpg?resize=298%2C300)
Для заводов и предприятий у которых на производстве используются пресс-формы, штампы и пресса из Китая, Японии и Тайваня, готовы предложить пружины по Японскому стандарту JIS. Они отличаются от Европейских пружин размерами, жесткостью и цветом.
При выборе штамповых пружин нужно тщательно измерить все параметры посадочного места, чтобы точно знать по какому стандарту изготовлена Ваша пружина.

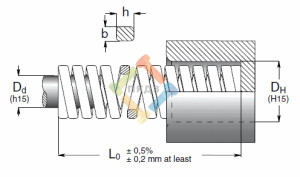

![Ииструментальная пружина Ииструментальная пружина](https://i0.wp.com/pkdz.ru/wp-content/uploads/2013/07/Ииструментальная-пружина-300x177.jpg?resize=240%2C142)
Штамповые пружины классифицируются по цветам в зависимости от жесткости:
Светло-зеленые — сверх низкая нагрузка,
Зеленые – низкая нагрузка,
Синие – средняя нагрузка,
Красные – высокая нагрузка,
Желтые – сверхвысокая нагрузка,
Серебристые — супер-тяжелая нагрузка,
Белые (коричневые) — гипер-тяжелая нагрузка.

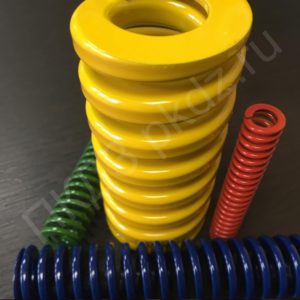

![Пружины ISO 10243 Пружины ISO 10243](https://i0.wp.com/pkdz.ru/wp-content/uploads/2013/07/пружины2-300x300.jpg?resize=300%2C300)
Компания ПКДЗ предлагает широкий выбор пружин прямоугольного сечения. В наличии имеются все цвета и размеры по каталогу.
Для оформления заказа Вам достаточно направить заявку на нашу электронную почту, указать цвет пружины, наружный диаметр и длину пружины.

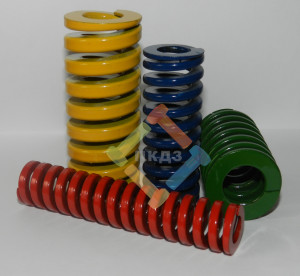

![Каталог пружин ISO 10243 Каталог пружин ISO 10243](https://i0.wp.com/pkdz.ru/wp-content/uploads/2013/07/DSCN3321-300x276.jpg?resize=210%2C193)
Рекомендации по подбору и эксплуатации пружин:
— При выборе пружин необходимо учитывать то, что рабочий ход должен быть минимальным, обеспечивающий работоспособность механизма;
— Длинные пружина должны работать с направляющими;
— В рабочем узле пружины должна быть изолирована от излишних вибраций;
— Соприкосновения витков может привести к разрушению пружины, срок службы такой пружины значительно сокращается.

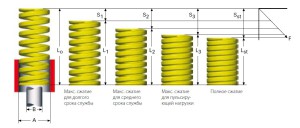

![ISO 10243 ISO 10243](https://i0.wp.com/pkdz.ru/wp-content/uploads/2013/07/ISO-10243-300x128.jpg?resize=300%2C128)
Все размеры указаны в мм
A = Диаметр отверстия
B = Диаметр оси
Lo = Свободная длина
c = Жесткость
s1 = Ход пружины при F1
Fn = Усилие пружины в Ньютонах при s1
s2 = Ход пружины при F2
Fn = Усилие пружины в Ньютонах при s2
s3 = Ход пружины при F3
Fn = Усилие пружины в Ньютонах при s3
sst = Сжатие пружины до соприкосновения витков
Материал: EN 10089 51CrV4
Поверхность: Эпоксидный лак
Макс. рабочая температура: 200 °C
1 кгс = 9,80665 Ньютонов, 1 Ньютон = 0,10197 кгс
