Купить лепесток штырьковый от 3,50 рублей.
Лепестки штырьковые (штырь) по ГОСТ 16840-78 предназначены для электромонтажа способом пайки навесных элементов силовых цепей и цепей заземления.
Изготовим для Вашего предприятия лепестки-штырьки из качественной медной (ММ) или латунной (Л63) проволоки от 0,5 мм до 2 мм. Строгое соответствие с ГОСТ 16840-78 или ОСТ 4.775.000-81 гарантируем.
Как подобрать лепесток по ГОСТу 16840-78:
1.Исполнение
При подборе лепестка нужно знать какое исполнение необходимо. ГОСТ 16840 подразумевает 2 вида исполнения: 1-е и 2-е. При этом, в обозначении лепестка ставится соответствующая цифра (первая цифра это исполнение). Отличаются эти 2 исполнения тем, что лепестки первого исполнения выглядят как «гвоздь», а второе исполнение имеет буртик в середине тела лепестка(см. картинку ниже). При первом исполнении лепесток в обозначении имеет всего четыре цифры: исполнение, диаметр проволоки, общую длину, покрытие. Если второе исполнение, то 5 цифр в обозначении: исполнение, диаметр проволоки, длина лепестка до буртика, общая длина, покрытие. (пример: 1е исполнение: 1-1,0-9-04, 2е исполнение: 2-1,0-3-9-04).

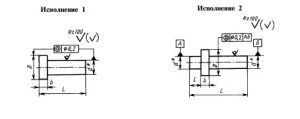

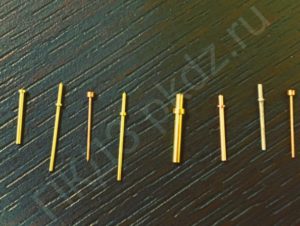

Отличие первого от второго исполнения лепестков:
2. Размер
Когда определились с исполнением, нужно обратить внимание на размеры лепестка. В первую очередь — это диаметр проволоки. Существует несколько диаметров: 0,5 мм, 0,8 мм, 1,0 мм, 1,2 мм, 1,5 мм, 1,6 мм, 2,0 мм. При этом ГОСТ предусматривает не все толщины. Размеры, не включенные в ГОСТ 16840-78, прописывают в чертежах.
3. Буртик
При подборе лепестка 2-го исполнения нужно знать размеры до буртика и общую длину, с первым исполнением все гораздо проще, только общая длина.
4. Материал
Лепестки могут быть изготовлены из мягкой меди или мягкой латуни.
5. Покрытие
Последние цифры в обозначении лепестка штырькового указывают на покрытие. Цифры 00 указывают на то, что покрытия нет. Остальные цифры, в зависимости от потребности производства, это может быть лужение, олово-висмут, никель. Чаще всего спрашивают лепестки с покрытием О-Ви(олово-висмут под пайку).
6. Метод изготовления
Важный момент при заказе лепестков-штырьков — это метод изготовления: точение или штамповка. ГОСТ 16840-78 допускает оба варианта, но качество при изготовлении токарным способом намного качественнее, но и дороже на порядок.

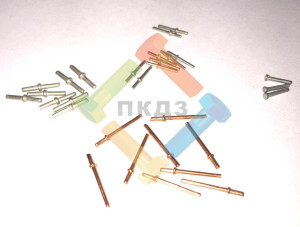

Изготавливаем методом штамповки(холодной высадки) и точением.
В наличии имеются все размеры.
Металл: медь, латунь (Л63).
В наличии с покрытием олово-висмут.
Срок изготовления точением от 5 рабочих дней!!!
| Лепестки штыревые ГОСТ16840-78 | |
| № | Наименование |
| 1 | 1-0.8-7-04 |
| 2 | 1-0.8-11-04 |
| 3 | 1-0.8-14-04 |
| 4 | 1-1.0-5-04 |
| 5 | 1-1.0-7-04 |
| 6 | 1-1.0-9-04 |
| 7 | 1-1.0-11-04 |
| 8 | 1-1.0-14-04 |
| 9 | 1-1.0-18-04 |
| 10 | 1-1.2-11-04 |
| 11 | 1-1.5-9-04 |
| 12 | 2-0.8-2-9-04 |
| 13 | 2-0.8-2-11-04 |
| 14 | 2-0.8-2.5-7-00 |
| 15 | 2-0.8-3-9-00 |
| 16 | 2-0.8-3-11-00 |
| 17 | 2-0.8-3-14-00 |
| 18 | 2-0.8-3-17-00 |
| 19 | 2-0.8-4-10-01 |
| 20 | 2-0.8-4-12-01 |
| 21 | 2-0.8-4-14-01 |
| 22 | 2-0.8-6-14-02 |
| 23 | 2-0.8-6-22-02 |
| 24 | 2-0.8-8-16-02 |
| 25 | 2-1.0-2.5-7-00 |
| 26 | 2-1.0-3-9-03 |
| 27 | 2-1.0-3-11-03 |
| 28 | 2-1.0-3-14-03 |
| 29 | 2-1.0-4-10-03 |
| 30 | 2-1.0-4-12-04 |
| 31 | 2-1.0-4-14-04 |
| 32 | 2-1.0-4-22-04 |
| 33 | 2-1.0-5.5-20-04 |
| 34 | 2-1.0-6-14-04 |
| 35 | 2-1.0-6-18-04 |
| 36 | 2-1.0-8-16-04 |
| 37 | 2-1.0-8-18-04 |
| 38 | 2-1.0-8-22-04 |
| 39 | 2-1.0-10-20-07 |
| 40 | 2-1.2-3-7-07 |
| 41 | 2-1.2-3-9-07 |
| 42 | 2-1.2-3-11-07 |
| 43 | 2-1.2-3-14-07 |
| 44 | 2-1.2-4-10-07 |
| 45 | 2-1.2-4-12-04 |
| 46 | 2-1.2-6-14-04 |
| 47 | 2-1.2-6-17-00 |
| 48 | 2-1.5-3-9-00 |
| 49 | 2-1.5-3-11-00 |
| 50 | 2-1.5-3-12-00 |
| 51 | 2-1.5-4-9-07 |
| 52 | 2-1.5-4-12-04 |
| 53 | 2-1.5-6-14-02 |
Все вопросы по заказу лепестков по ГОСТу 16840-78 по телефону:
(495)532-71-47
pkdz@mail.ru
